1. CRNN算法介绍

• 主要用于端到端地对不定长的文本序列进行识别, 不用先对单个文字进行切割, 而是将文本识别转化为时序依赖的序列学习问题, 就是基于图像的序列识别.

• 对于无字典和有字典的场景都有较好的表现. (不过无字典精度差有字典10%以上)

• 模型结构简单, 性能比Transformer等模型更好.

2. 传统的文字识别模型

• 有些模型基于DCNN
• 缺点:
• 这些模型需要一个很强的词语检测模型. 需要将图片中的词语准确检测出来.
• 需要做一个大范围的分类(英文单词有90K个, 中文1百万)

3. 模型结构

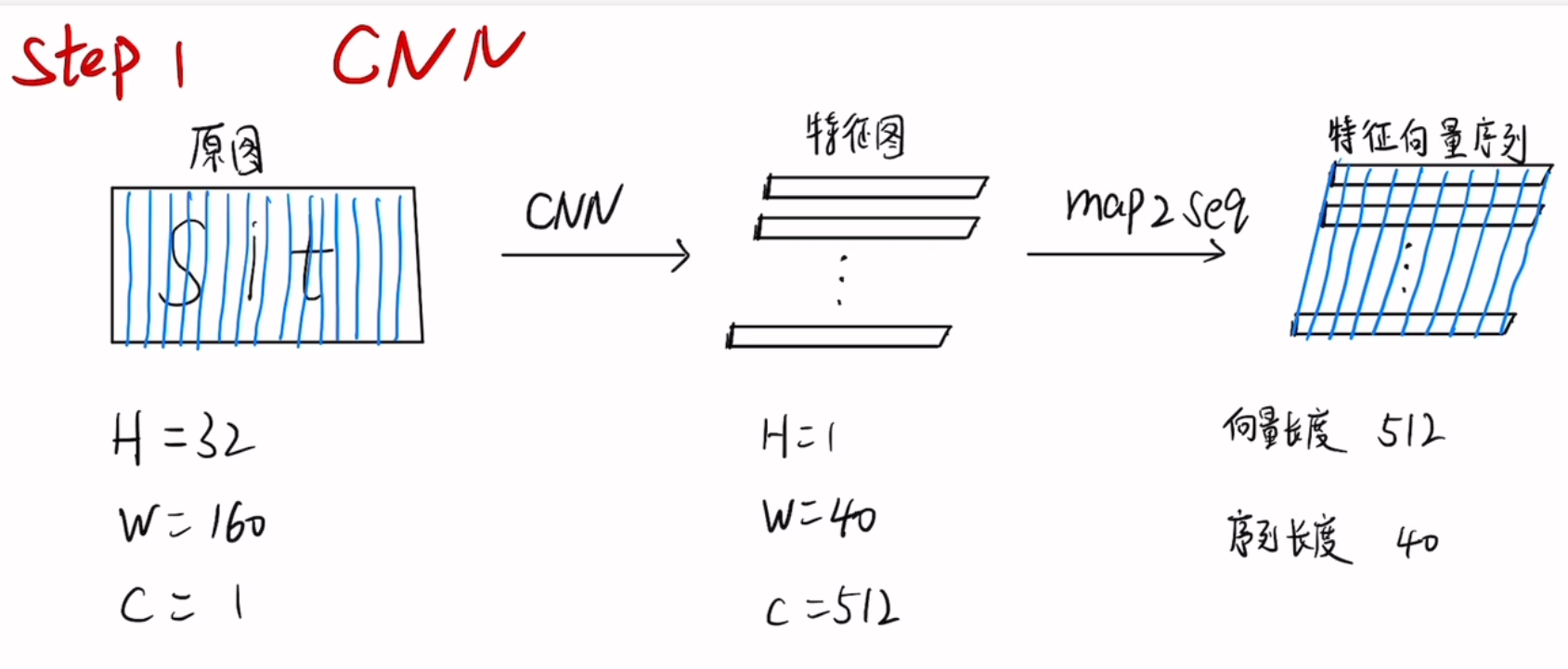

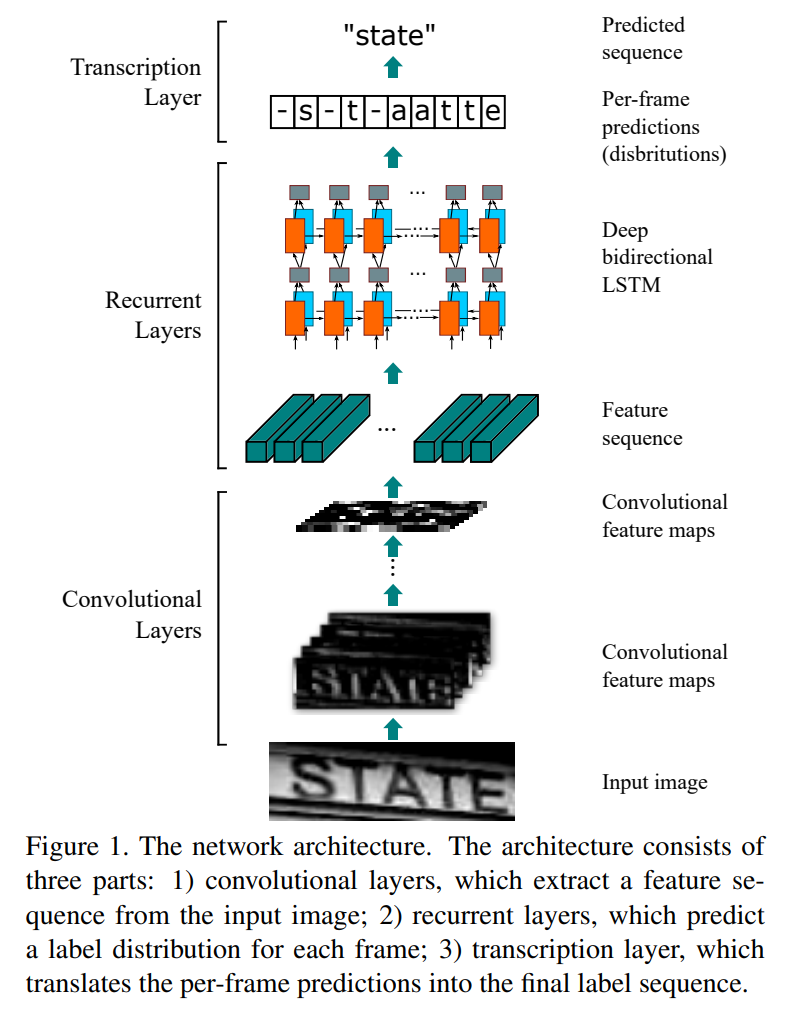

1. CNN(卷积层), 使用深度CNN, 对输入图像提取特征, 得到特征图;

2. RNN(循环层), 使用双向RNN(Bi-LSTM)对特征序列进行预测, 对序列中的每个特征向量进行学习, 并输出预测标签(真实值)分布;

3. CTC loss(转录层), 使用 CTC 损失, 把从循环层获取的一系列标签分布转换成最终的标签序列.

3.1. CNN

• 每个特征向量对应于原图中的一个矩形区域 (感受野), 矩形区域从左到右和特征向量的顺序是一一对应的.
• 由于卷积, 池化, 激活层都在局部区域运行, 所以通过卷积块之后特征图的每一列还是对应原始图像的那个矩形区域.
• 由于是要转换为序列, 所以原图的宽度可以不固定(短于设定的宽度大小即可), 但是原图的高度必须固定. 转换为序列的时候, 对应的特征向量序列被切割为宽度固定的单个像素.

3.2. RNN (Bi-LSTM)

• 通过RNN来使特征向量序列转为概率序列.

• 传统RNN层有梯度消失的问题, 所以使用LSTM来解决这个问题. Bi-LSTM可以双向遍历序列并存储上下文信息.

3.3. Transcription 转录

3.3.1. CTC (Connectionist Temporal Classification) 训练阶段

• 英文字母有26个, 空白部分用减号表示, 所以最终要识别的字符合集是27个字符

• 生成 maps

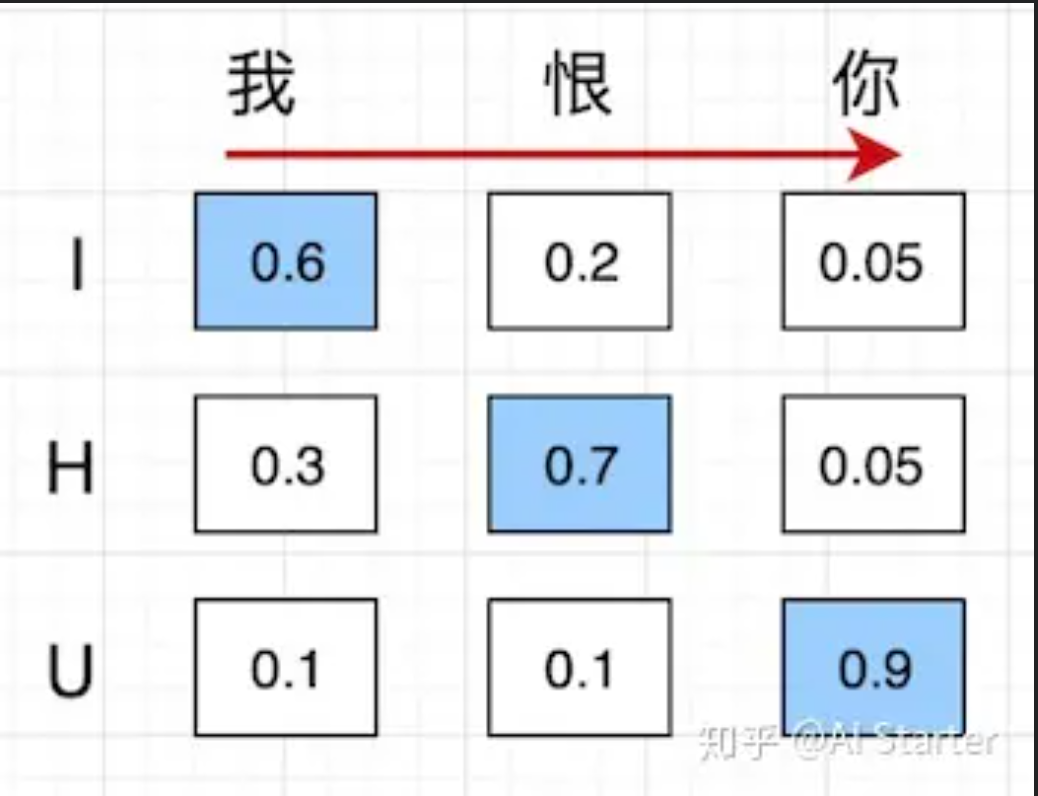

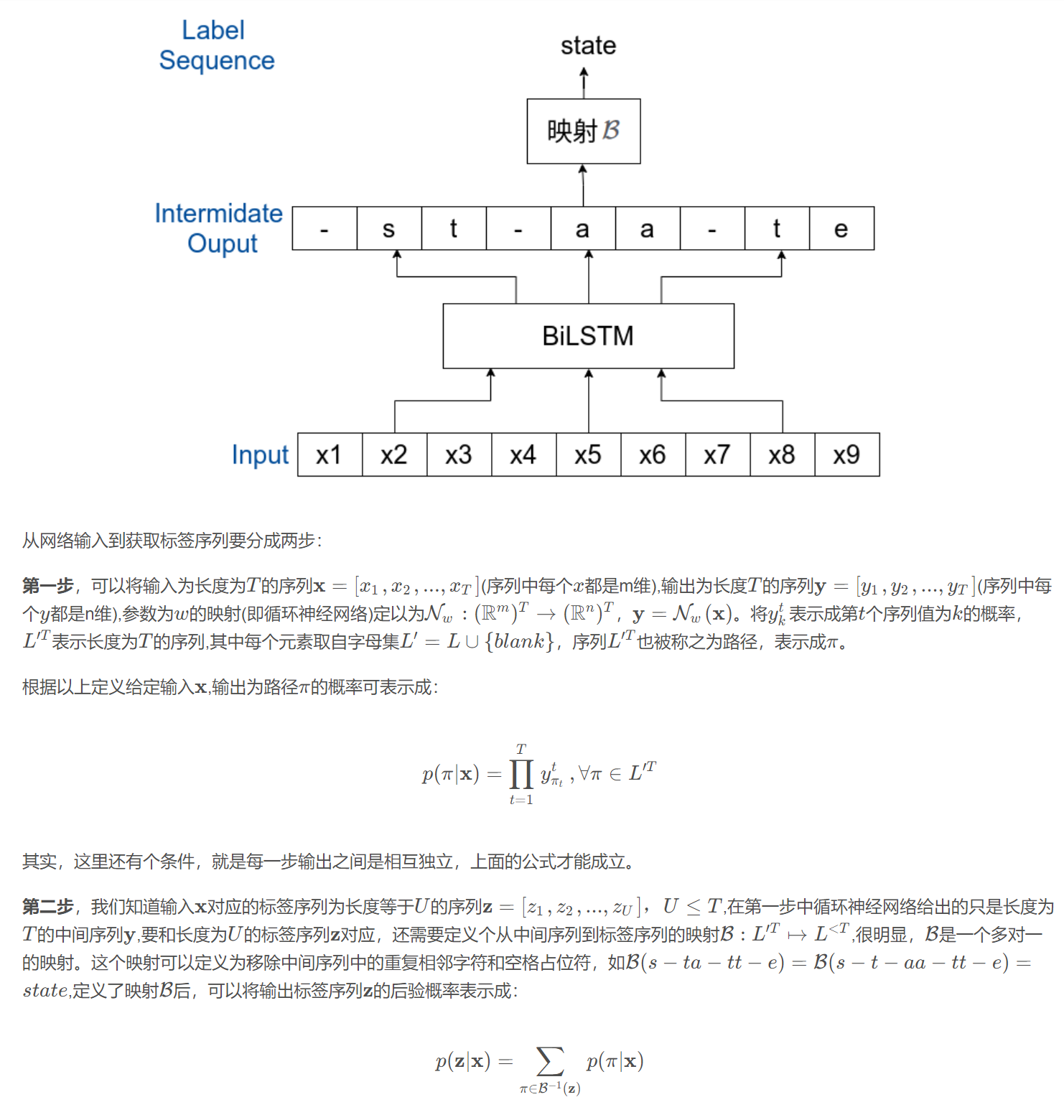

• 预测的过程中可能有很多种情况(因为同一列中识别出来的结果对应的字母概率不同), 这里的 是任意序列.

• 对于多种情况使用 maps 进行多对一映射.
从RNN网络获取标签序列步骤如下:

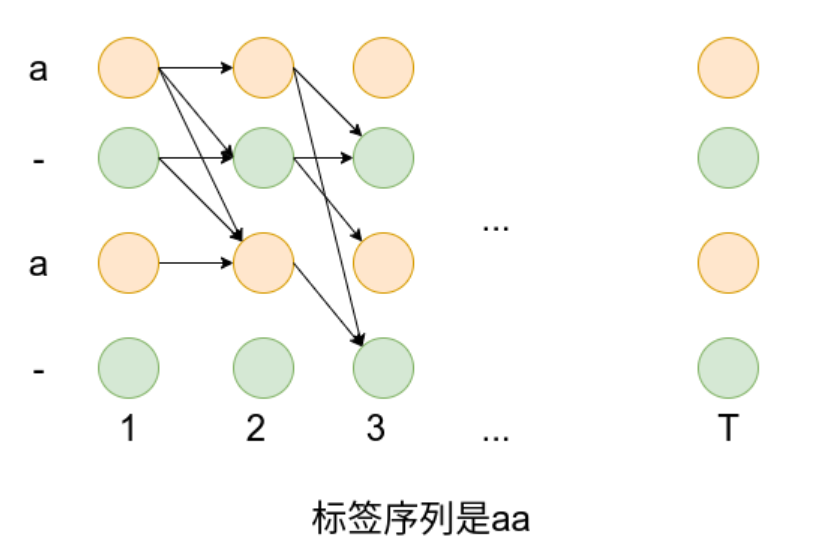

• 如果第二步的公式计算标签序列的概率的话, 就是暴力计算每一条路径, 时间复杂度为 . 需要使用向前-向后算法 (forward-backward algorithm) 来降低时间复杂度.



• 向前向后算法是动态规划算法, 时间复杂度为 .
• 在实际源码中, 前向后向算法被应用在Pytorch.nn.CTCLoss()函数中, CTCLoss作为训练模型的损失函数.
• 具体过程看以下链接中的 2.3 前向-后向算法
4.OCR文本识别Connectionist Temporal Classification(CTC)算法-CSDN博客
文章浏览阅读1k次。这是2006年第23次ICML会以上的一篇论文。很多实际应用需要从未切分的数据中输出序列信息，如语音识别中的语音转文字,光学字符识别(Optical character recognition,OCR)中的字符图片转字符序列。循环神经网络(Recurrent neural networks,RNN)十分适合序列数据的学习，但其训练数据要求必须是切分后的序列，而实际应用中切分的训练序列数据标注比较困难，是很难获取的。上图是OCR的两种模型，一种如图(a)可直接输入OCR检测得到的图片得到图片中的字符串。_connectionist temporal classification

https://blog.csdn.net/lx_ros/article/details/129232990
• 具体可以看源码解析
Pytorch中CTC Loss源码解析 - 海滨的Blog
最近在研究CRNN中的ctc loss，用于解决不定长label下的输入输出匹配问题。 CTC Loss经常用于文字识别和语音识别，个人感觉是一种平均化的标签匹配loss。比如神经网络预测结果为"xxxxx"，给定label为"abc"或者"ab"，那么如何设定一种机制让着两种不同长度的向量进行匹配呢？采用从头对其或者结尾对齐的方式都是不合理的，一种直观的感觉是穷举所有的预测到label的可能性，然后train这个神经网络学得一种平均可能性下的表现，也就是给出所有可能预测结果，让pred尽可能接近所有的预测结果，即所谓得取得“平均表现”。 关于更多CTC loss的讲解还请关注以下链接

https://www.hbblog.cn/OCR%E7%9B%B8%E5%85%B3/2022%E5%B9%B403%E6%9C%8829%E6%97%A5%2022%E6%97%B651%E5%88%8611%E7%A7%92/#ctc-loss
• 前向-后向算法解析视频
机器学习-白板推导系列(十四)-隐马尔可夫模型HMM（Hidden Markov Model）_哔哩哔哩_bilibili
机器学习-白板推导系列(十四)-隐马尔可夫模型HMM（Hidden Markov Model）共计8条视频，包括：机器学习-隐马尔可夫模型1-背景介绍、机器学习-隐马尔可夫模型2-背景介绍、机器学习-隐马尔可夫模型3-Evaluation问题-前向算法等，UP主更多精彩视频，请关注UP账号。

https://www.bilibili.com/video/BV1MW41167Rf/?spm_id_from=333.337.search-card.all.click&vd_source=0847973121d4fdd8364284ef7353ef09

机器学习-白板推导系列(十四)-隐马尔可夫模型HMM（Hidden Markov Model）笔记
视频如下： 机器学习-白板推导系列(十四)-隐马尔可夫模型HMM（Hidden Markov Model）_哔哩哔哩_bilibili一、背景介绍隐马尔可夫模型HMM属于概率图模型范畴。 对于高斯混合模型GNN，假设其中有 N 个样本 x_1,\cdots…

https://zhuanlan.zhihu.com/p/380298879

3.3.2. 无字典转录 (Lexicon-free transcription) 推理阶段

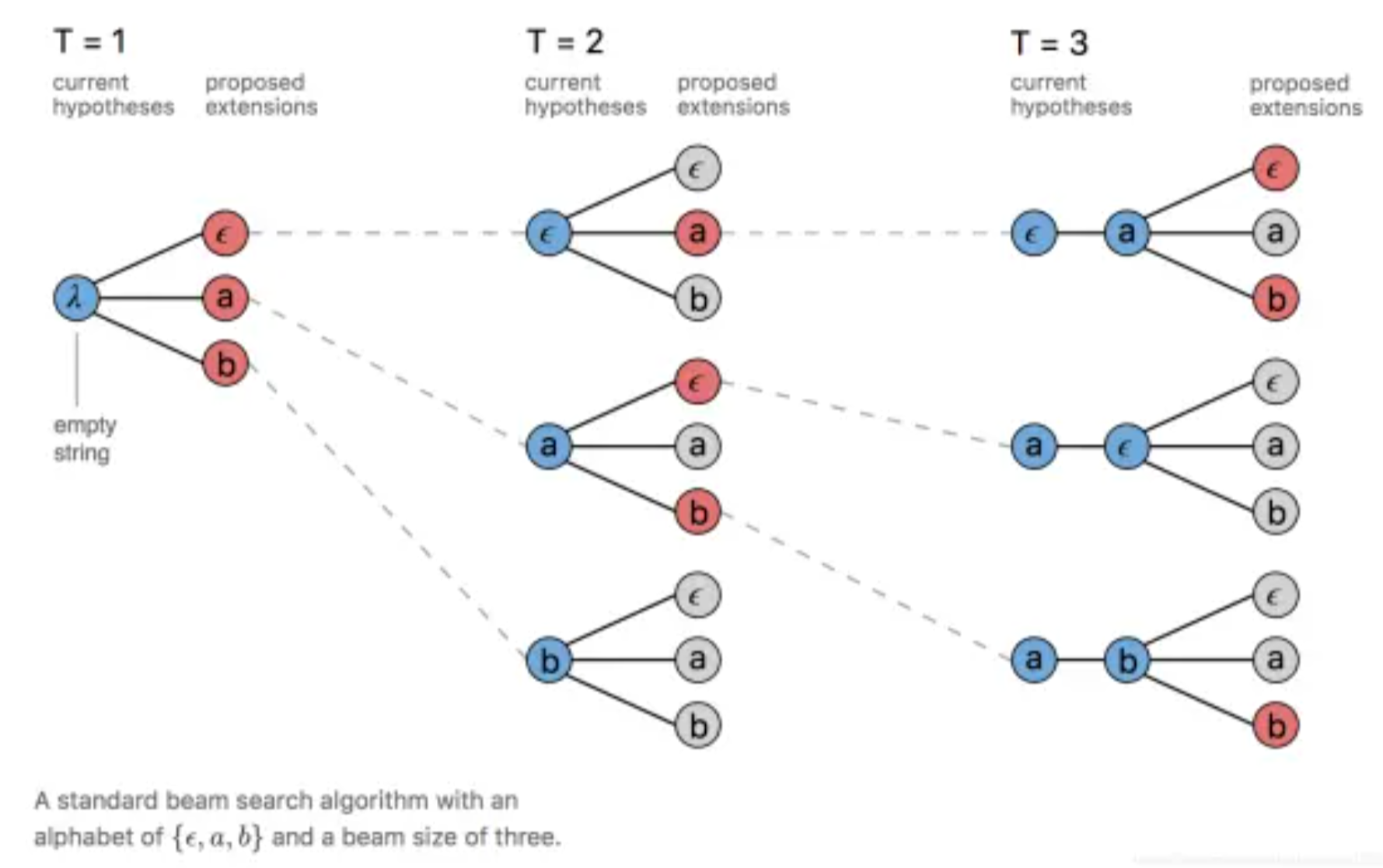

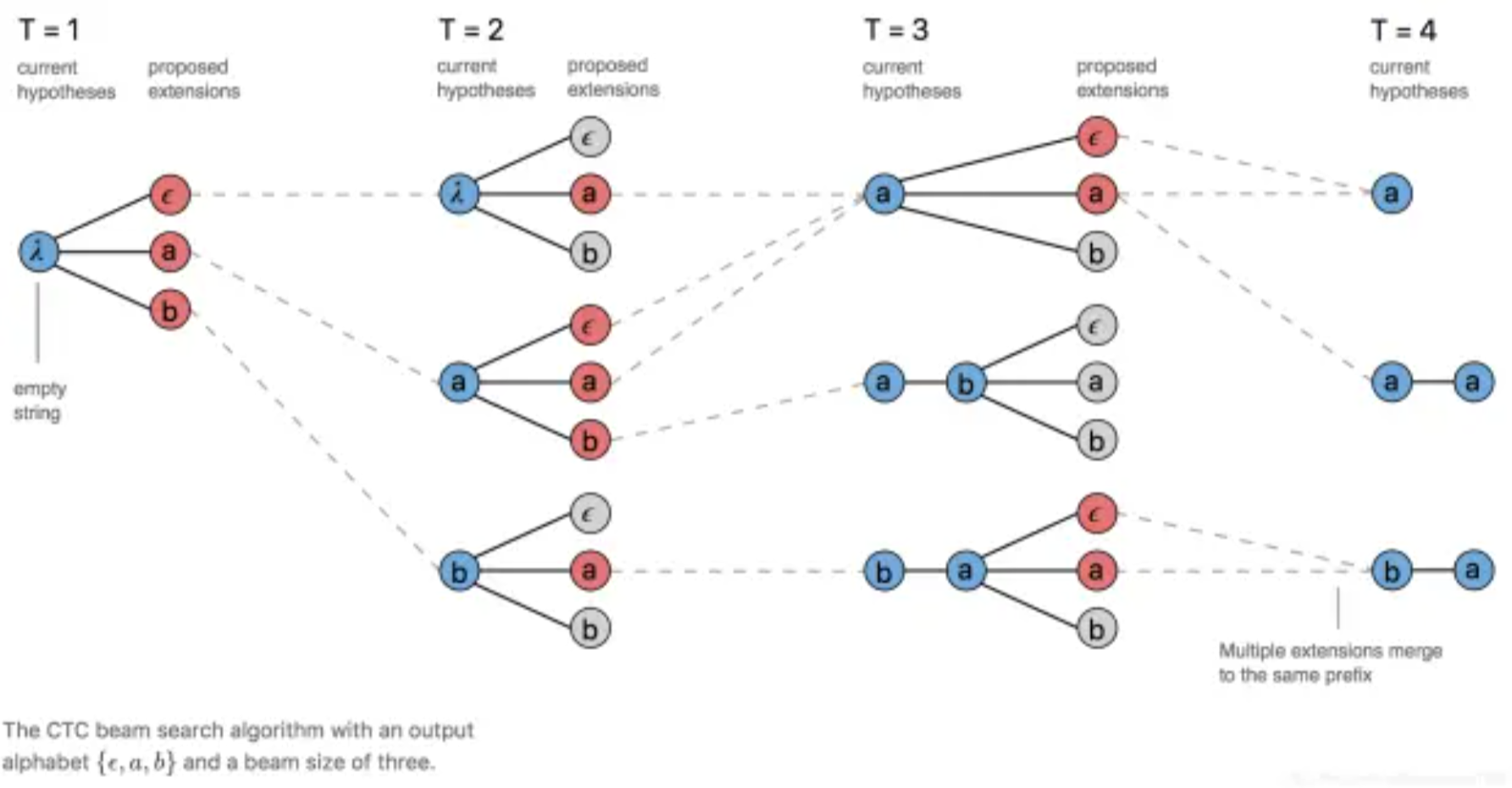

3.3.3. 基于字典转录 (Lexicon-based transcription) 推理阶段

BK树: 被设计于快速查找近似字符串匹配 ← 本篇论文使用

BK树查找的时间复杂度:

• 是字典中的单词数量

Python代码可以参考:

快速匹配字符串算法BK树 原理及python实现_bk树 python代码-CSDN博客

文章浏览阅读3.3k次，点赞4次，收藏10次。BK树或者称为Burkhard-Keller树，是一种基于树的数据结构。用于快速查找近似字符串匹配，比方说拼写纠错，或模糊查找，当搜索”aeek”时能返回与其最相似的字符串”seek”和”peek”。在构建BK树之前，我们需要定义一种用于比较字符串相似度的度量方法。通常都是采用编辑距离（Levenshtein Distance），这是一种用于表示两个字符串相互转换需要进行的最少编辑步数。在..._bk树 python代码

https://blog.csdn.net/koibiki/article/details/83052431

• 建立一个字典, 保存所有单词 (比如所有英语单词)

使用 Levenshtein 距离 (编辑距离) 计算任意一个根单词与字典中所有单词的距离, 建立BK树

Levenshtein 距离表示通过对一个字符串只进行插入, 删除, 替换这3个操作, 从而使其与另一个字符串相等所需的最小编辑操作次数.

• 例如, 从FAME到GATE需要两步 (两次替换), 从GAME到ACM则需要三步 (删除G和E再添加C)

• 编辑距离计算是一个动态规划问题.

建立BK树

• 建树逻辑
BK树中的每个节点都只有一个具有相同编辑距离的子节点. 如果我们在插入时遇到编辑距离的某些冲突, 我们将向冲突的叶子节点传播插入过程, 直到找到字符串节点的适当父节点.

BK树详解-CSDN博客

文章浏览阅读623次。BK树介绍BK树是一种基于树的数据结构，被设计于快速查找近似字符串匹配，比方说拼写检查器，或模糊查找，当搜索”aeek”时能返回”seek”和”peek”。首先了解一下Levenshtein距离，我们通常叫它“编辑距离”。字符串A到B的编辑距离是指，只用插入、删除和替换三种操作，最少需要多少步可以把A变成B。如何建树建树的过程有些类似于Trie。首先我们随便找一个单词作为根（比如GAME）。以后插入一个单词时首先计算单词与根的Levenshtein距离：如果这个距离值是该节点处头一次出现，建._bk树

https://blog.csdn.net/weixin_41956906/article/details/120528459

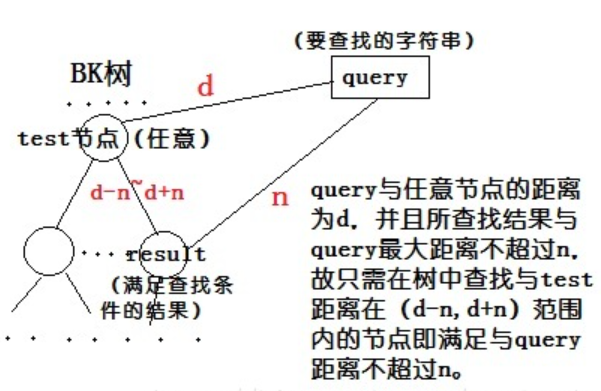

• 定理 : d(x,y) + d(y,z) >= d(x,z). 三角不等式 (Triangle Inequality). 三角不等式表明 x 到 z 的路径不可能长于另一个中间点的任何路径 (从 x 到 y 再到 z). 看下三角形, 你不可能从一点到另外一点的两侧再画出一条比它更短的边来.
• d(query, root): 要查找的词和根节点的编辑距离
• d(query, fit_word): 要查找的词和BK树上的所有词, 但是 n 是自己设定的, 编辑距离需要小于n.
• d(root, fit_word): 根据定理 , 根节点与字典词的编辑距离一定是 d-n 到 d+n 之间. 记录这个距离为子节点编号.

• 查询步骤:
• 计算待查词与根节点的编辑距离 d.
• 递归查找每个子节点编号为 d-n 到 d+n 的边.
• 如果找到编号符合的子节点, 就返回该节点, 并继续查找.
PS: BK树是多路查找树, 并且是不规则的 (但通常是平衡的). 试验表明, 一个查询的搜索距离不会超过树的 5-8%, 两个错误查询的搜索距离不会超过树的 17-25%, 这样可以大幅增加查找性能. 如果要进行精确查找, 也可以非常有效地通过简单地将 n 设置为 0 进行.



图片出处:
超酷算法（1）：BK树 （及个人理解）-CSDN博客
文章浏览阅读4.6k次。原文链接 ： 超酷算法（1）：BK树 - 博客 - 伯乐在线 http://blog.jobbole.com/78811/看到上面地址里的一个BK算法，理解了半天……感觉算法用来查找不错，记下来加上个人一些理解。本文由 伯乐在线 - 威士忌 翻译自 notdot。未经许可，禁止转载！欢迎加入：翻译小组，通过翻译频道 贡献一份力量。这是『超酷算法』系列_bk树

https://blog.csdn.net/tradymeky/article/details/40581547

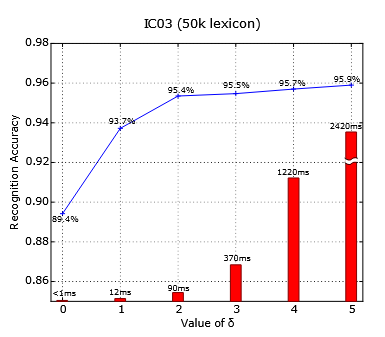

• 本论文测试了不同的BK树参数n对查找性能和精度的影响.

3.4. 优化器

4. 实现

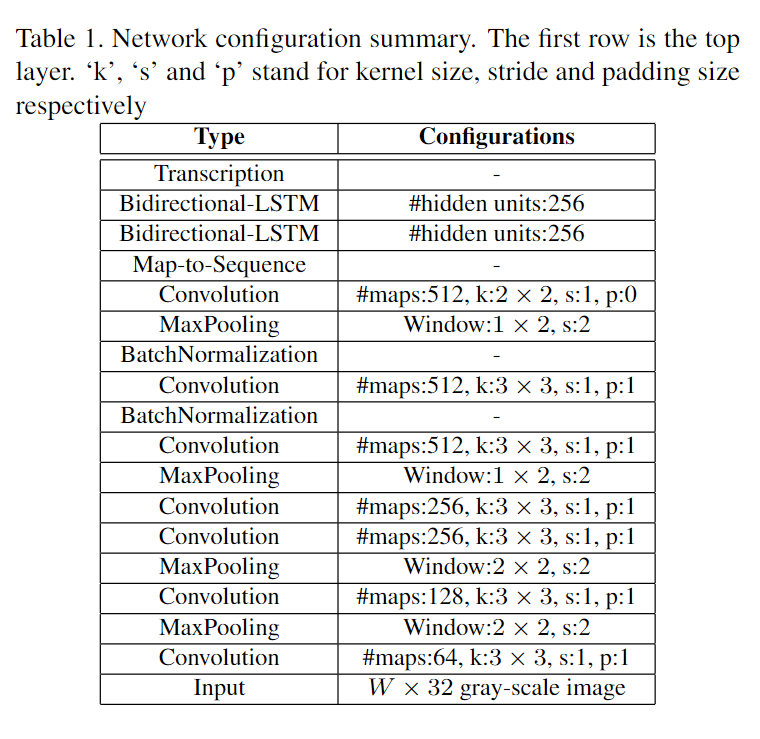

网络配置已在具体结构总结图中给出。卷积层的架构是基于VGG-VeryDeep的，但是为了使其适用于识别英文文本，进行了调整，在第3、4个最大池化层中，采用1*2大小的矩形池化窗口，而不是传统的正方形，这样能够产生宽度较大的特征图，而拥有更长的特征序列。同时，矩形池化窗口产生的矩形感受野也有助于识别一些具有狭长形状的字母，例如‘i’和‘l’。（实际上论文作者给出的代码并不是这样实现的，而是k=(2,2),s=(2,1),p=(1,0)，作者的解释是” It’s a typo in the paper :) Should be “1 x 2 stride sizes”.”crnn issue #6）

在第5、6个卷积层之后插入两个批归一化层，能够加快训练的速度。

网络使用ADADELTA训练，参数ρ�设置为0.9。训练期间，所有图像都被缩放为100*32，以加快训练过程，需要大约50小时才能达到收敛。测试图像的高度缩放为32，宽度与高度成比例缩放，但至少为100像素。

CRNN论文的阅读与学习

最近在项目中使用了CTPN及CRNN进行中文OCR系统的构造，因此很有必要对这两个网络进行更进一步的了解与学习。本文将记录与CRNN相关的内容。

https://changwh.github.io/2019/07/29/crnn-paper-reading/

5. ABINet

Read Like Humans: Autonomous, Bidirectional and Iterative Language Modeling for Scene Text Recognition

5.1. 传统文本识别模型的缺点

1. implicitly language modeling: 模型表达的含义很难被利用到

2. unidirectional feature representation: 如何表达上下文特征

3. language model with noise input: 真实世界中的文本可能存在缺失(如反光, 磨损导致看不到单词中的部分字母)

5.2. 模型

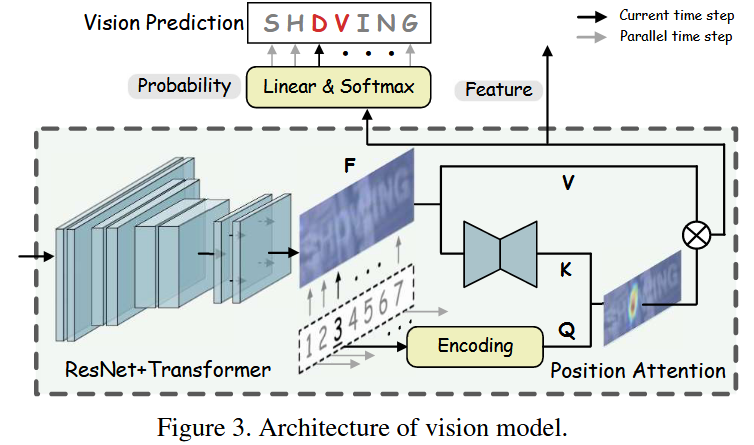

• 图片模型部分: 图3是详细的Vison Model结构, backbone是ResNet+Transformer提取特征,
• Position Attention 关注的是切割后图的位置编码, 预测的是提取的特征应该融入第几个字母. (因为纵向切割可能将一个字母切成多份图, 构成序列)
• Vision Prediction: 每个字母都是单条特征融合后和矩阵. (例如: 图片高度20, 第一个字母被纵向切割成10份, 那么融合后的矩阵应该是 20x10 的矩阵), 由字母平成一个单词.

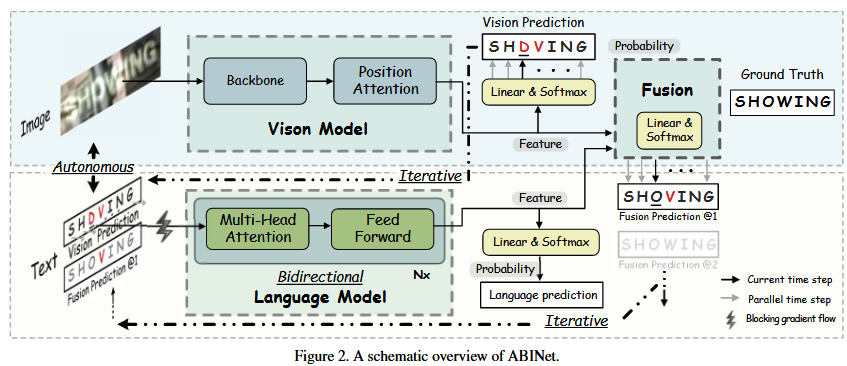

• 图片模型部分结构图

• 语言模型部分: 使用 Multi-head Attention 模块计算注意力机制对单词中字母的权重重新分配
• 如果单词权重出现变化, 重复 Text 模块. 反复矫正, 从而使单词更加正确.

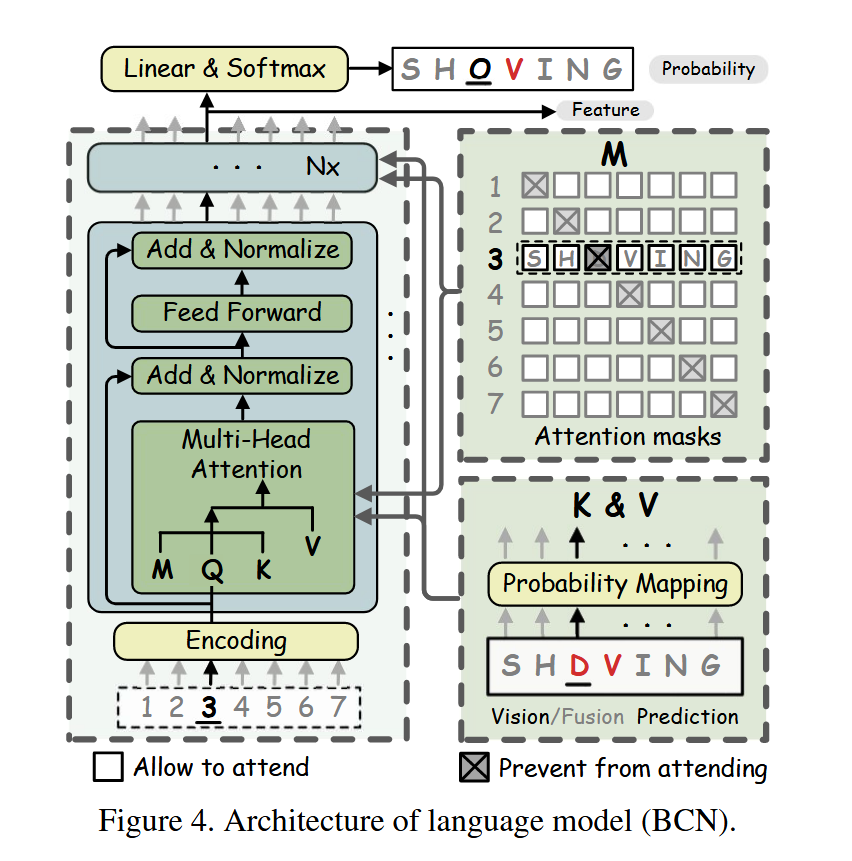

• 语言模型部分结构图



• Attention masks: 在对角线上加上mask, 对单词做完形填空. 意图就是用两边的字母(上下文)来预测中间的字母. 这个预测来对抗图片中的噪音.

• 融合模型部分:

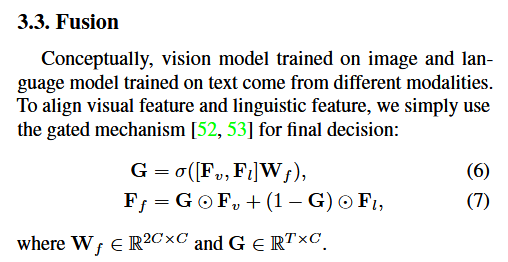

• G 是一个可学习的权重值, 在 中做加权用.
• 图片模块和文字模块输出的矩阵相加.
