三维重建纹理映射调研

type

status

date

slug

summary

纹理映射

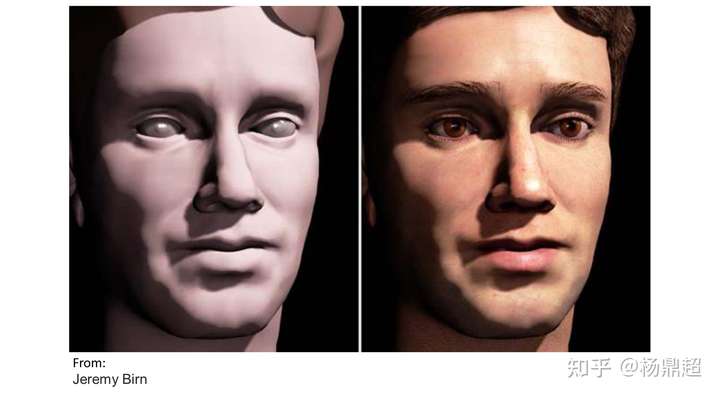

纹理映射 (Texture Mapping) 是一种将物体空间坐标点转化为纹理坐标，进而从纹理上获取对应点的值，以增强着色细节的方法。

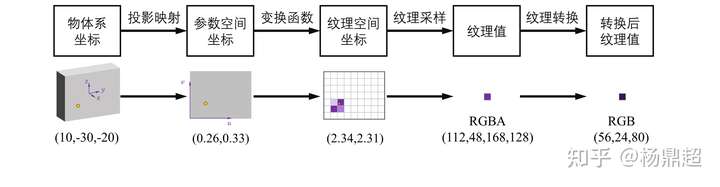

纹理映射有以下四个步骤，但并不是每个都要使用，只是体现纹理映射可以被灵活操控，以获得我们想要的效果。

1. 投影映射(Projector And Mapping)

投影映射是将三维的空间坐标点转化为二维的纹理坐标点，方法有两种：

Projector

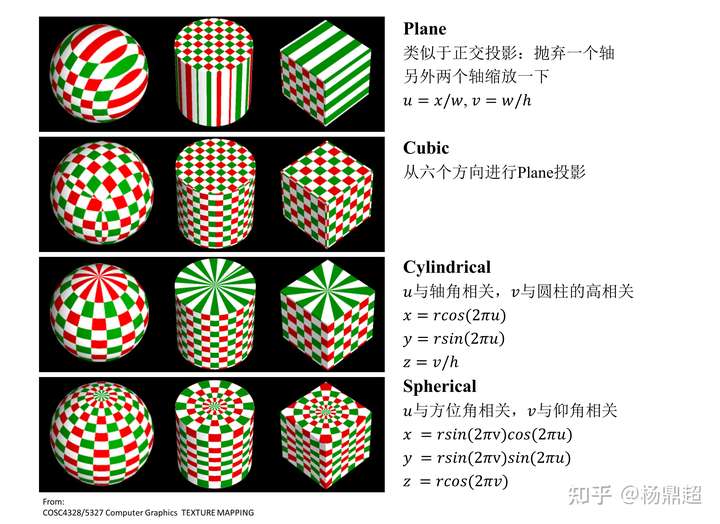

Projector有4种投影方式Plane、Cubic、Cylindrical和Spherical

UV Mapping

Projector 只适用于简单情况，对于更复杂的几何体贴图，往往需要用到 UV Mapping：用于将 3 维模型中的每个顶点与 2 维纹理坐标一一对应。

2. 变换函数(Corresponder Function)

2.1. 坐标范围处理

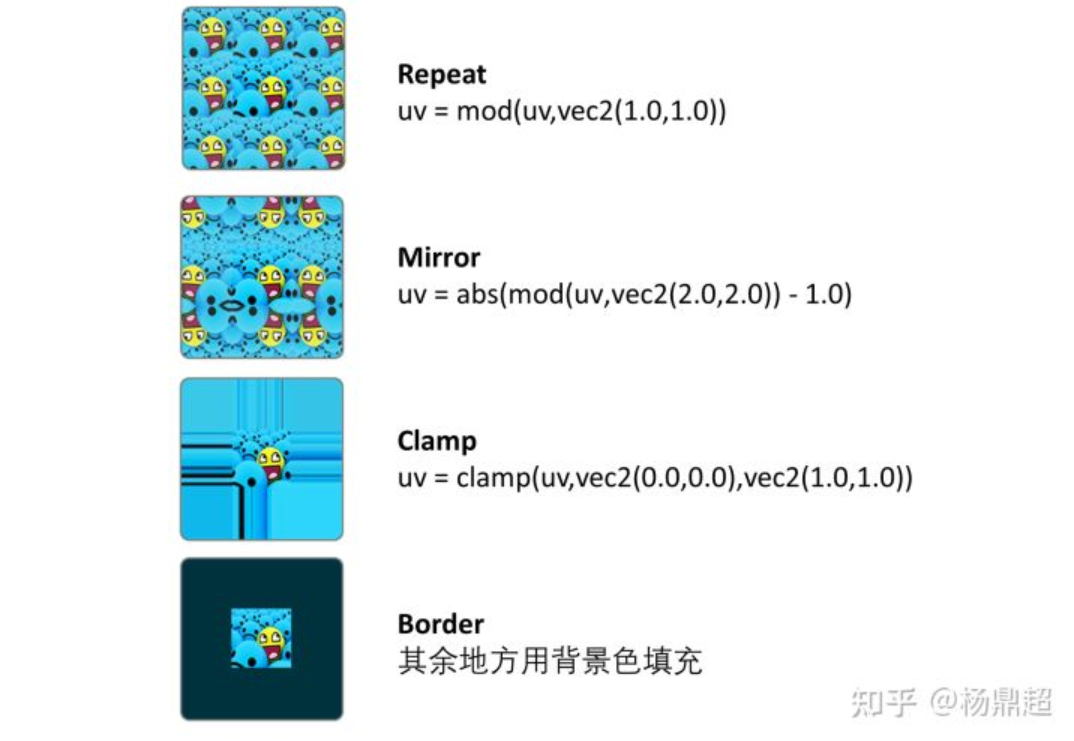

此时得到的有可能是 [0.25,0.3] 这种在 [0,1] 范围内的值，但也有可能超出了 [0,1] 范围，那么需要对范围外的值进行处理，一般有以下几种方法：Repeat、Mirror、Clamp 和 Border。

2.2. 坐标自由变换

除了对这些超出范围的 uv 值处理，还可以对其施加“变换”，比如旋转，平移，缩放，比如想让纹理随着时间运动起来，那么就可以逐帧变换 uv 值

但要注意的是：对 uv 坐标施加的变换矩阵，往往是实际想要变换的逆矩阵

如：若想让纹理向右偏移 0.5 单位，那么则应该是 u – 0.5 而不是 u + 0.5。就好比是一个窗口去看这张纹理，uv 就是窗口，窗口向左移动，看起来就是纹理向右移动

2.3. 转到纹理空间

在对 uv 进行合理变换之后，其范围都落到了 [0,1]，再分别乘以纹理实际的宽高，可得到纹理坐标。比如 uv 坐标为 [0.25,0.3]，纹理的宽高为 [256,256]，那么相乘可得到 [64,76.8]，出现了小数。

3. 纹理采样(Texture Sampling)

屏幕或者画布上的一个单元：pixel。

纹理上的一个单元：texel。

设想一种特殊情况，我们要渲染的物体正面对着我们，刚好画布尺寸与纹理尺寸一致，比如都是 512*512，那么在获取每个 pixel 对应 texel 值时，刚好就能得到整数的纹理坐标，只需要每个 texel 逐个读取即可，不用考虑什么采样与重建。

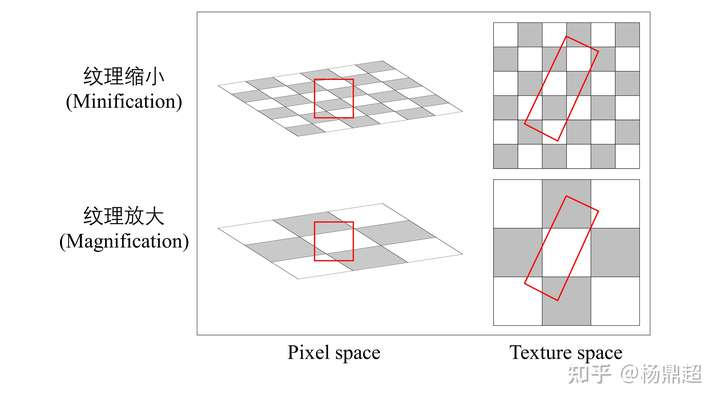

而实际中，我们会面临纹理过大或者过小两种情况。分两种情况来讨论：

采样原理

纹理分辨率过小，需要放大 (Magnification)

上采样涉及到重建和采样，重建时需要选择滤波器 (filter)：

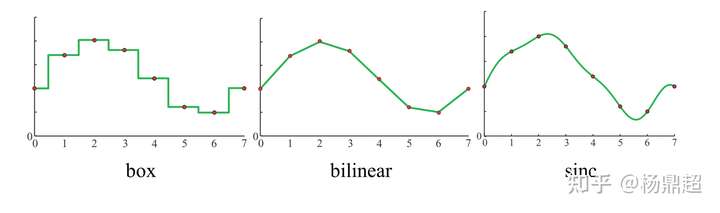

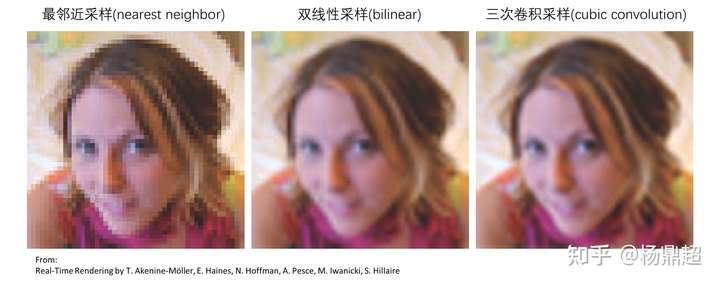

最邻近采样 (nearest neighbor)：类似 box 滤波器
双线性采样 (bilinear)：类似 tent 滤波器
三次卷积采样 (cubic convolution)：类似 sinc 滤波器的截断近似，因为 sinc 本身是最理想的滤波器，但是宽度是无限，无法实际使用

利用 GPU 的双线性插值特性，实现不同的上采样纹理插值:

https://zhuanlan.zhihu.com/p/369977849

纹理分辨率过大，需要缩小 (Minification)

将高分辨率的纹理贴到低分辨率的画布，即一个 pixel 覆盖了多个 texel。

纹理采样抗锯齿

在放大的情况进行混合时，只考虑了周围四个 texel 的值进行混合，而在缩小的情况中，一个 pixel 覆盖的 texel，个数往往不只 4 个，所以容易出现锯齿。
需要对纹理进行预处理，建立一种数据结构，在采样时尽可能对 pixel 覆盖的 texel 区域的平均值进行估计。
三种抗锯齿的方法

Mipmapping

Summed-Area Table（SAT）

各向异性过滤 (Anisotropic Filtering)

Texture Representation 纹理表现形式

有一些方法可以优化处理纹理时的性能

纹理合图(texture atlas)

一般使用这个。
一般程序读取模型的时候，使用的是白模（.obj文件）和纹理合图（.png文件）

纹理数组(texture array)

无绑定纹理(bindless texture)

4. 纹理转换

在通过纹理采样获取纹理值后，并不一定直接将纹理值作为颜色使用，还有其他用途，如在 Normal Mapping 中当作法向量使用，在 Bump Mapping 中当作高度偏移使用，所以还需要对纹理值进行相应的转换。

5. 最新论文进展

meshroom使用的方法

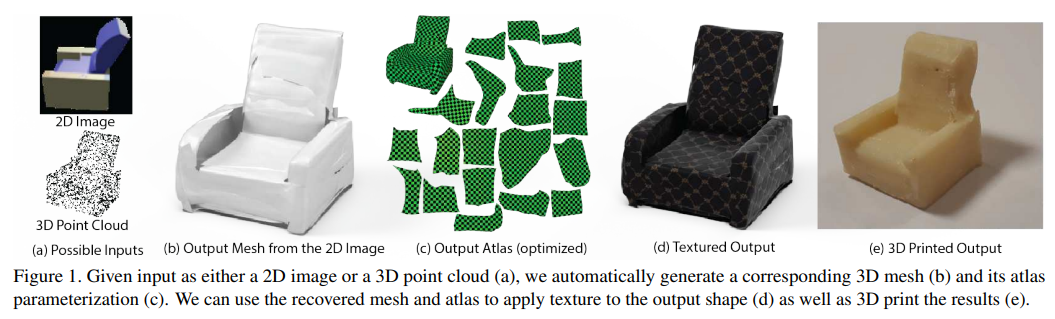

Lévy B, Petitjean S, Ray N, et al. Least squares conformal maps for automatic texture atlas generation[J]. ACM transactions on graphics (TOG), 2002, 21(3): 362-371.

UVAtlas - isochart texture atlasing(微软 2004持续更新)

AtlasNet CVPR2018 ADOBE

Groueix T, Fisher M, Kim V G, et al. A papier-mâché approach to learning 3d surface generation[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2018: 216-224.

开源python：https://github.com/ThibaultGROUEIX/AtlasNet

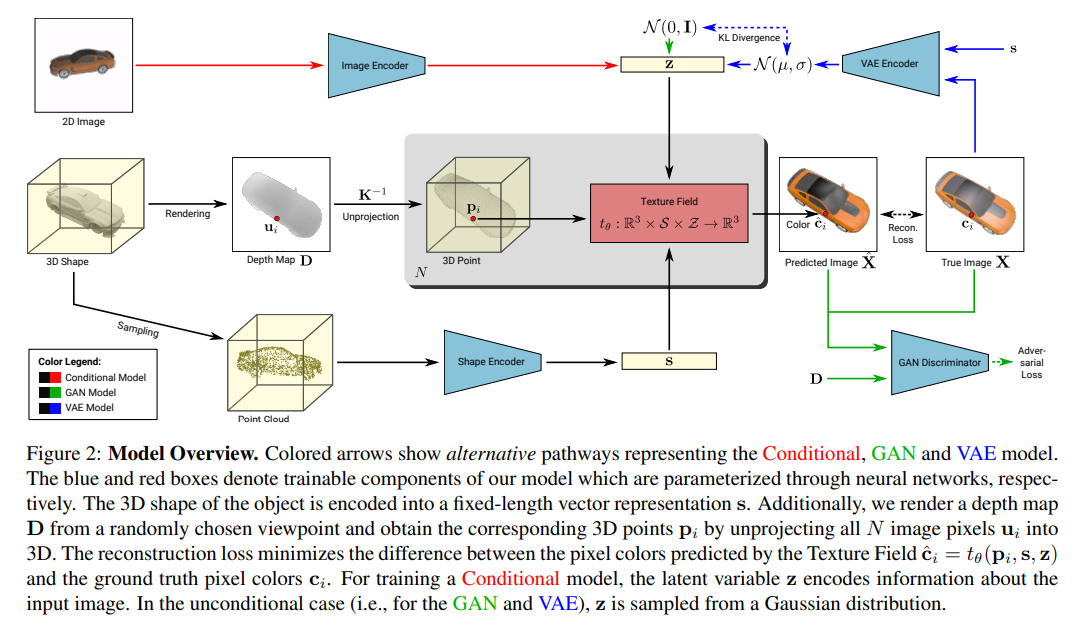

Texture Fields CVPR2019

Oechsle M, Mescheder L, Niemeyer M, et al. Texture fields: Learning texture representations in function space[C]//Proceedings of the IEEE/CVF International Conference on Computer Vision. 2019: 4531-4540.

开源python：https://github.com/syb7573330/im2avatar

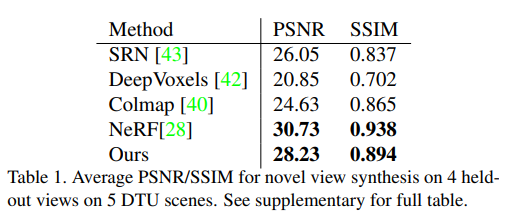

Xiang CVPR2021

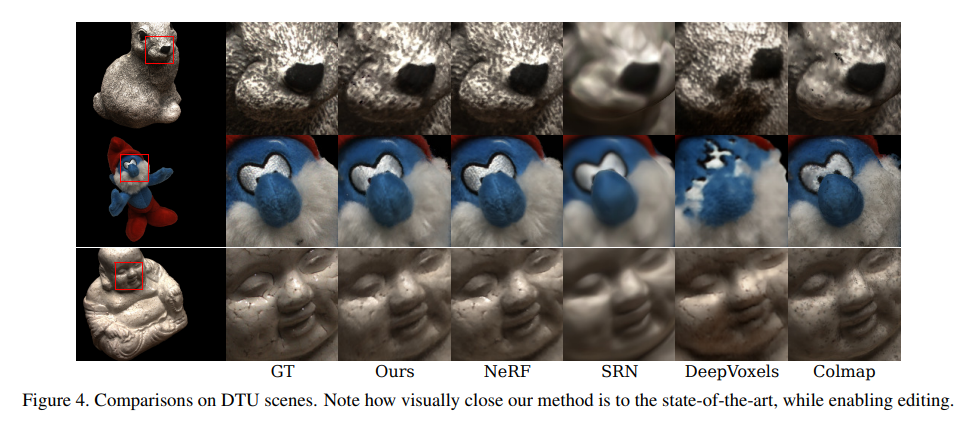

Xiang F, Xu Z, Hasan M, et al. Neutex: Neural texture mapping for volumetric neural rendering[C]//Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2021: 7119-7128.

开源python：https://github.com/fbxiang/NeuTex

Wei ICCV2021

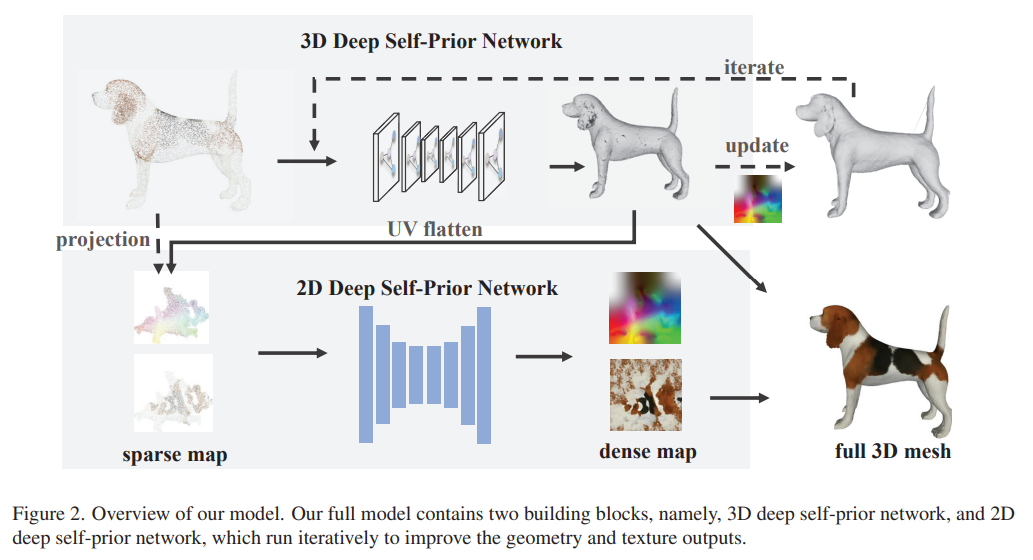

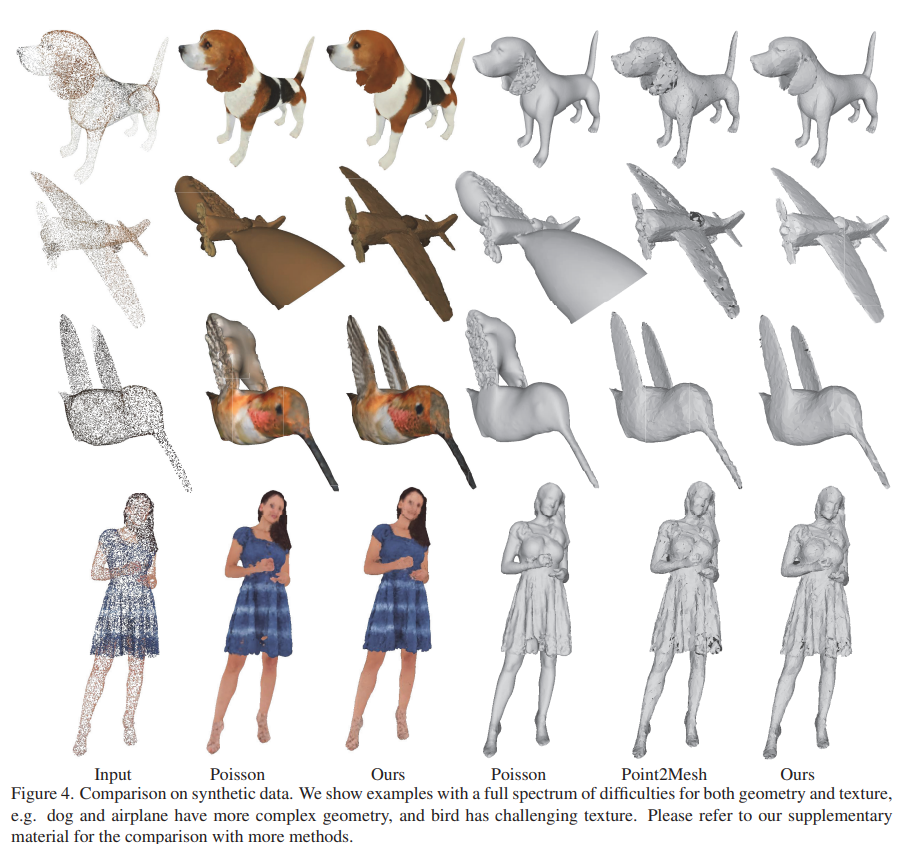

Wei X, Chen Z, Fu Y, et al. Deep Hybrid Self-Prior for Full 3D Mesh Generation[C]//Proceedings of the IEEE/CVF International Conference on Computer Vision. 2021: 5805-5814.

开源python：https://github.com/weixk2015/DHSP3D

参考资料

SLAM texture

图形学基础 - 纹理 - 纹理映射流程

图形学基础 - 纹理 - 纹理映射盘点

更详细：

六.纹理（Texturing）

这篇笔记是整理的之前看《Real-Time Rendering 4th Edition》这本书的读书笔记~ 纹理通过修改shader计算中的数值来影响最终的着色，纹理图片中的像素我们一般还称之为纹素（texel）。纹理处理的第一阶段是将一个空间中的坐标转换为纹理坐标，通过一个投影函数（projector function），这个处理被称为texture ...

https://zhuanlan.zhihu.com/p/365518995
